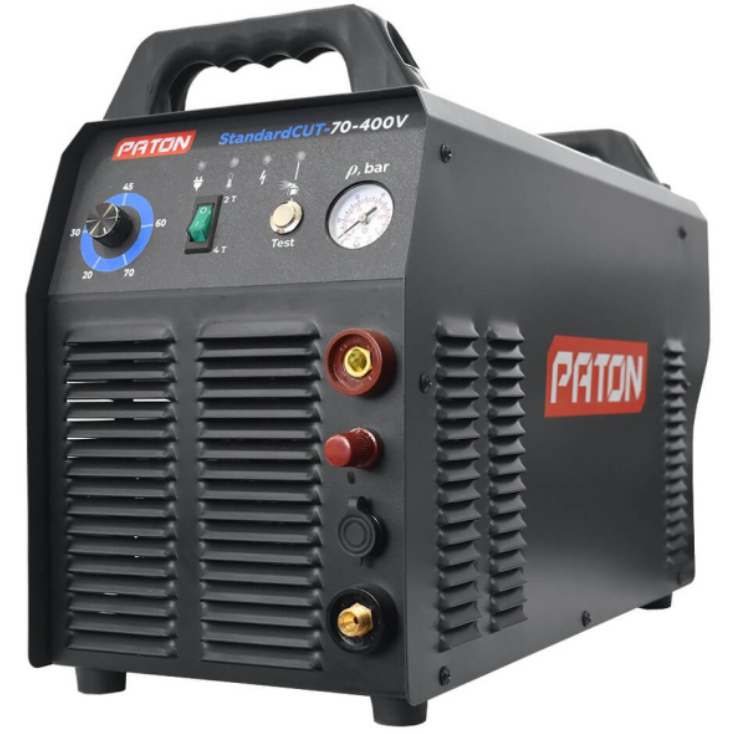

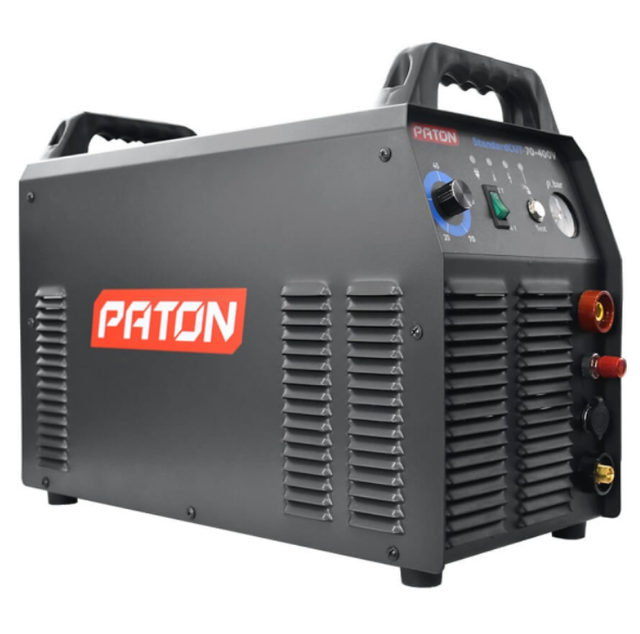

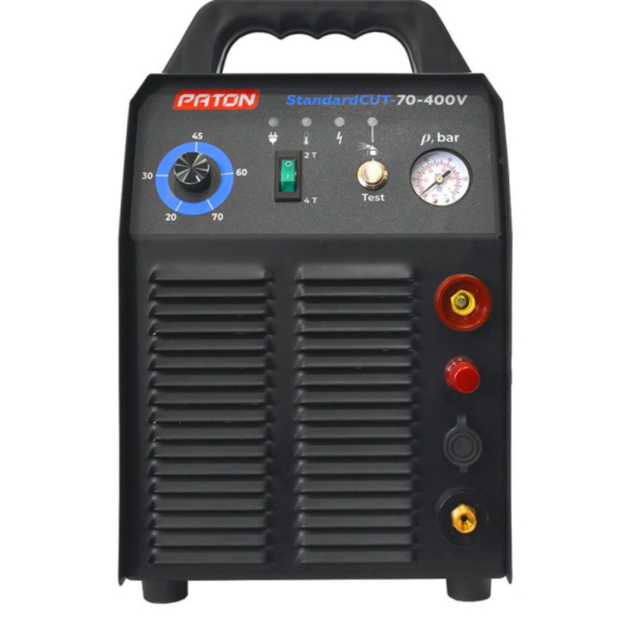

Плазморіз PATON StandardCUT-70-400V P-80

Плазморіз PATON StandardCUT-70-400V P-80

Інверторний плазморіз PATON StandardCUT-70-400V P-80 призначений для різання металів і сплавів товщиною до 25 мм плазмовою дугою у повітряному потоці. Даний апарат серії "Standard", є розумним компромісом між потужністю, функціональністю і невеликими габаритними розмірами. За рахунок підвищеної частоти перетворювача, апарат має меншу масу і габаритні розміри в порівнянні з класичним устаткуванням. Пневмосистема з двома клапанами надає можливість здійснювати м'яке запалювання дуги зі зменшеним розбризкуванням металу та підвищує ресурс витратних матеріалів плазмотрона. Комплектується плазмотроном BW P-80FT.

Опис плазморіза Paton StandardCUT-70-400V P-80:

• Плазморіз Paton StandardCUT-70-400V P-80 — це професійне обладнання для точного і стабільного різання металів різної товщини із застосуванням технології плазмової дуги в потоці стисненого повітря. Апарат розрахований на експлуатацію в умовах інтенсивного навантаження і підходить як для стаціонарних майстерень, так і для польових робіт.
• Модель живиться від трифазної електромережі 400В, водночас номінальний струм споживання становить лише 20А, що свідчить про високу енергоефективність 90%. Максимальна споживана потужність пристрою досягає 12.6 кВА. Завдяки високочастотному перетворювачу вдалося значно зменшити габарити і вагу апарату, що робить його зручним для переміщення і мобільної роботи.
• Діапазон регулювання струму різання від 20 до 70А дає змогу точно підлаштовувати параметри під конкретне завдання, забезпечуючи чистий і акуратний різ на металі завтовшки до 25 мм.
• Плавний старт і м'який підпал реалізовано за рахунок вбудованої пневмосистеми з двома електромагнітними клапанами, що значно знижує знос витратних елементів.
• За безконтактне збудження дуги відповідає вбудований осцилятор, який також забезпечує наявність пілотної дуги — це спрощує початок різання і робить процес більш стабільним.
• Конструкція пристрою адаптована до роботи в непростих умовах. Ступінь захисту IP23 гарантує стійкість до пилу і бризок води, даючи змогу використовувати апарат на відкритому повітрі та у виробничих зонах з підвищеною запиленістю.
• До комплекту входять: сам плазмовий різак з кабелем живлення 3 м, пальник Black Wolf P-80FT (100A) довжиною 6 м, заземлювальний кабель з клемою маса ABICOR BINZEL на 3 м, штуцер для підключення до системи подачі повітря.

Технічні особливості плазморіза Paton StandardCUT-70-400V P-80:

• Устаткування являє собою інверторну модель плазморіза, що функціонує від трифазної електричної мережі з напругою 380/400В і діапазоном, що допускається, в межах від 360 до 420В. Плазмовий підпал здійснюється при напрузі від 270 до 310В.
• Пристрій споживає струм 20А, номінальна потужність становить 10.5 кВА, а пікова досягає 12.6 кВА. Завдяки високому ККД, що дорівнює 90%, втрати електроенергії під час роботи мінімальні, що робить апарат особливо ефективним.
• Максимальний струм різання — 70А, при цьому є можливість плавного налаштування в межах від 20 до 70А, що забезпечує точну адаптацію під різні типи металів і умов різу. Плазморіз здатний працювати з навантаженням 50% при струмі 70А і до 100% при 40А, що є гідним показником для даного класу техніки.
• Устаткування справляється з різанням металів товщиною до 25 мм, при цьому чистий різ забезпечується на товщині до 20 мм. Як робочий газ використовується звичайне стиснене повітря з необхідним тиском від 0.48 до 0.6 МПа і витратою не менше 180 літрів на хвилину.
• Пристрій стабільно функціонує при температурі навколишнього середовища від -25 до +45°C. Рівень захисту IP23 гарантує стійкість до пилу і крапель вологи, даючи змогу використовувати апарат у несприятливих умовах.
• Плазморіз має масу 20.3 кг і розміри 560х233х360 мм, що робить його досить компактним для мобільного використання і розміщення в обмеженому просторі.
• Виробник надає офіційну гарантію терміном один рік.

Характеристики

• Блок безконтактного підпалу (осцилятор) - +
• Номінальний вхідний струм з мережі, А - 20
• Номінальний струм різання, А - 70
• Максимальна товщина металу різання, мм - 25
• Товщина «чистого» різу, мм - 20
• Номінальна напруга мережі електроживлення, В - 380/400
• Тривалість навантаження (ТН) - 50%
• Межі зміни мережі електроживлення, В - 360-420
• Діапазон робочого тиску повітря, МПа - 0,48 - 0,6
• Межі регулювання зварювального струму, А - 20-70
• Потік газу, л/хв - не меньше 180
• Пілотна дуга - +
• Номінальна споживана потужність, кВА - 10,5
• Максимальна споживана потужність, кВA - 12,6
• ККД, % - 90
• Охолодження - примусове
• Габаритні розміри, ШxГxВ, мм - 233х560х360
• Маса, кг - 20,3
• Клас захисту - IP23

Комплектація

• Джерело живлення плазмової різки з мережевим кабелем, 3 м
• Фірмовий гофрокороб PATON ­
• Плазмотрон BW P-80FT (100A), 6 м
• Кабель зварювальний з клемою "маса" ABICOR BINZEL, 3 м
• Штуцер для швидкоз'ємного з'єднання
• Інструкція з експлуатації
