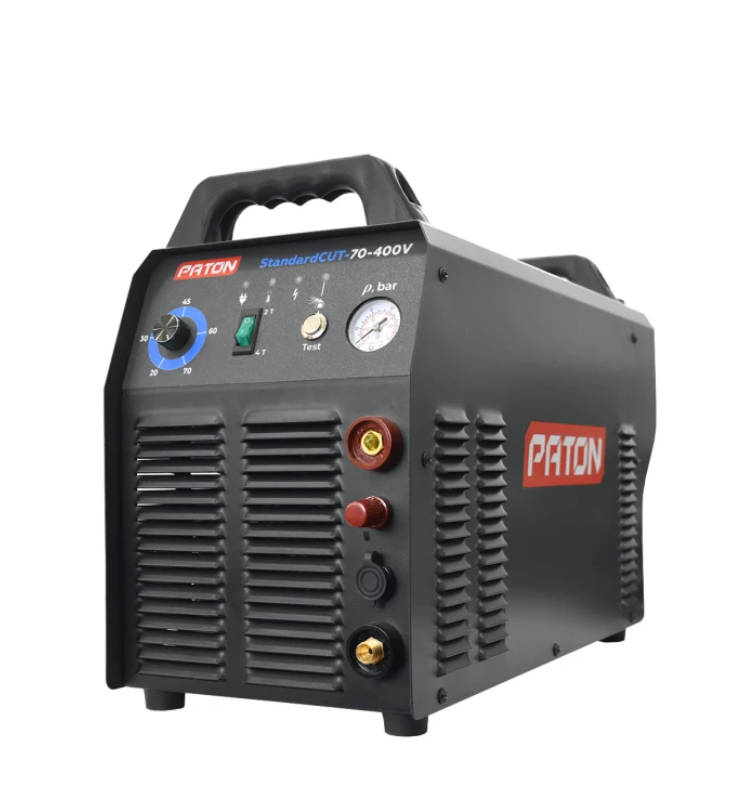

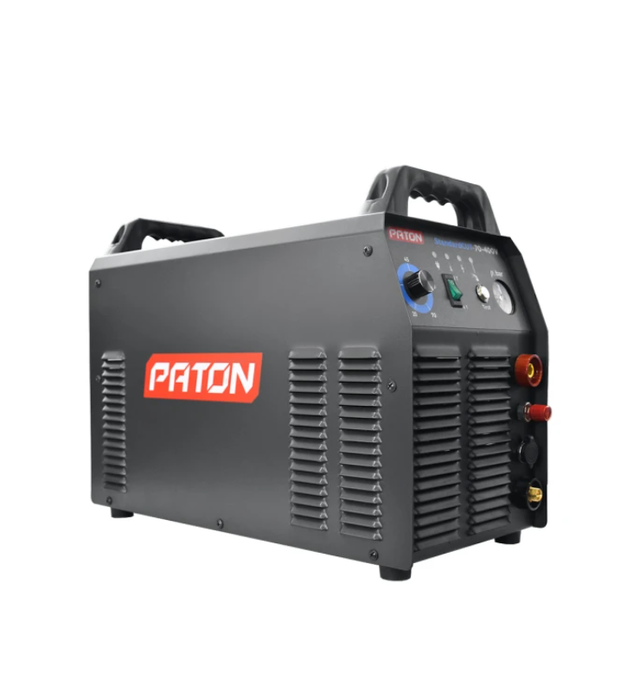

Плазморіз PATON StandardCUT-70-400V без плазмотрона (WA)

Плазморіз PATON StandardCUT-70-400V без плазмотрона (WA)

Інверторний плазморіз PATON StandardCUT-70-400V призначений для різання металів і сплавів товщиною до 25 мм плазмовою дугою у повітряному потоці. Даний апарат серії "Standard", є розумним компромісом між потужністю, функціональністю і невеликими габаритними розмірами. За рахунок підвищеної частоти перетворювача, апарат має меншу масу і габаритні розміри в порівнянні з класичним устаткуванням. Пневмосистема з двома клапанами надає можливість здійснювати м'яке запалювання дуги зі зменшеним розбризкуванням металу та підвищує ресурс витратних матеріалів плазмотрона.

Опис плазморізу Paton StandardCUT-70-400V без плазмотрона (WA):

• Плавне регулювання струму в діапазоні 20-70 А дозволяє легко налаштувати плазмотрон на конкретну товщину різання.
• М'який підпал плазми здійснюється з мінімальним розбризкуванням металу завдяки роботі пневмосистеми з двома клапанами.
• Плазморіз StandardCUT-70-400V виконує поставлені завдання у запилених приміщеннях та місцях з підвищеною вологістю. Захист IP23 надає можливість використовувати апарат на вулиці.
• Робота пристрою починається після натискання кнопки на плазмотроні. При цьому спалахує пілотна дуга. Протягом 5 секунд сопло необхідно піднести до краю заготовки на відстань дистанційної втулки. Пілотна дуга запалює основну, яка починає різання. Пальник плавно переміщається по лінії різання перпендикулярно до площини оброблюваної заготовки.
• Плазмова дуга утворюється серед стисненого повітря.
• Безконтактне запалювання значно спрощує процес різання.
• До складу плазморізу входять джерело живлення плазмового різання з мережевим кабелем довжиною 3 м, фірмовий гофрокороб, штуцер для швидкознімного з'єднання.

Технічні особливості плазморізу StandardCUT-70-400V:

• Обладнання працює в діапазоні напруги 360-420 В.
• Напруга підпалу плазми становить 270-310 В.
• Робочий тиск стисненого повітря регулюється у діапазоні 0.48-0.6 МПа. Потік повітря – не менше 180 л/хв.
• Апарат для плазмового різання Paton StandardCUT-70-400V має ККД 90%, що дозволяє працювати з низькими втратами енергії.
• Максимальна товщина чистого різу становить 20 мм.
• Тривалість навантаження досягає 50% при 70 А і 100% при 40 A, що говорить про збільшення тривалості роботи та підвищення продуктивності.
• Плазморіз експлуатується при температурі -25...+45°C, надійно захищений від впливу пилу та вологи.
• Виробник Paton встановлює офіційну гарантію строком 1 рік.

Характеристики

• Блок безконтактного підпалу (осцилятор) - +
• Номінальний вхідний струм з мережі, А - 20
• Номінальний струм різання, А - 70
• Максимальна товщина металу різання, мм - 25
• Товщина «чистого» різу, мм - 20
• Номінальна напруга мережі електроживлення, В - 380/400
• Тривалість навантаження (ТН) - 50%
• Межі зміни мережі електроживлення, В - 360-420
• Діапазон робочого тиску повітря, МПа - 0,48 - 0,6
• Межі регулювання зварювального струму, А - 20-70
• Потік газу, л/хв - не меньше 180
• Пілотна дуга - +
• Напруга підпалу плазми, В - 270-310
• Термін гарантії, міс - 12
• Напруга холостого ходу, В - 270-310
• Номінальна споживана потужність, кВА - 10,5
• Максимальна споживана потужність, кВA - 12,6
• ККД, % - 90
• Охолодження - примусове
• Габаритні розміри, ШxГxВ, мм - 233х560х360
• Маса, кг - 20,3
• Клас захисту - IP23

Комплектація

• Джерело живлення плазмової різки з мережевим кабелем, 3 м
• Фірмовий гофрокороб PATON ­
• Штуцер для швидкоз'ємного з'єднання
• Інструкція з експлуатації
