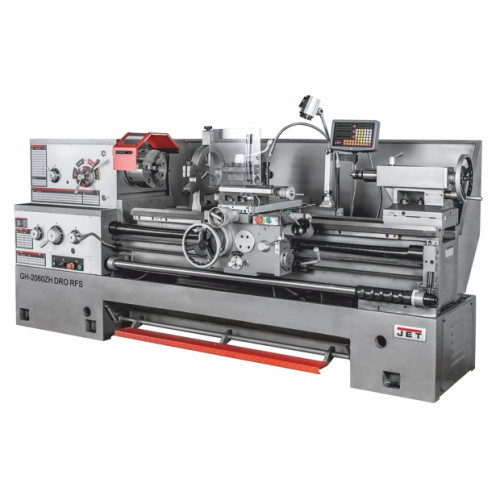

Токарно-гвинторізний верстат JET GH-2060-ZH DRO+RFS

  • В наявності
  • Код: GH-2060-ZH DRO+RFS

1 160 000 ₴

Токарно-гвинторізний верстат JET GH-2060-ZH DRO+RFS
Токарно-гвинторізний верстат JET GH-2060-ZH DRO+RFSВ наявності
1 160 000 ₴
+380 (68) 851-28-02
Київстар
  • +380 (66) 425-59-22 Vodafone
+380 (68) 851-28-02
Київстар
  • +380 (66) 425-59-22 Vodafone
повернення товару протягом 14 днів за домовленістю

ХАРАКТЕРИСТИКИ

Напруга, В 400
Діаметр обточування над станиною, мм 500
Діаметр обточування над знімним містком, gap, мм 720
Довжина знімного містка, мм 240
Діаметр обточування над поперечним супортом, мм 310
Відстань між центрами, мм 1525
Частота обертання шпинделя, об/хв 9 - 1600
Кількість швидкостей шпинделя, шт 24
Конус шпинделя МK-7
Приєднання шпинделя D1-8 (DIN 55029)
Діаметр прохідного отвору шпинделя, мм 80
Діапазон поздовжньої подачі, мм/об 0,063 - 6,43
Кількість поздовжніх подач, шт 80
Діапазон поперечної подачі, мм/об 0,027 - 2,73
Кількість поперечних подач, шт 80
Діапазон метричної різьби, мм 1 - 224
Кількість метричних різьблень, шт 46
Дюймове різьблення, TPI 1/8 - 28
Кількість дюймових різьблень, шт 48
Модульне різьблення, MP 0,5 - 112
Кількість модульних різьблень, шт 42
Діапазон різьба живлення, DP 56 - 1/4
Кількість пітчових різьблень, шт 45
Крок ходового гвинта, мм 12
Макс. розмір різця, мм 32 x 32
Хід поперечного супорта, мм 310
Хід верхнього супорта, мм 145
Прискорене переміщення поздовжнього супорта, м/хв 4,5
Прискорене переміщення поперечного супорта, м/хв 2
Піноль задньої бабки МК-5
Хід пінолі задньої бабки, мм 150
Діаметр пінолі, мм 75
Діапазон нерухомого люнета, мм 50 - 210
Діапазон рухомого люнета, мм 20 - 110
Відстань між напрямними, мм 405
Потужність двигуна, кВт 7,5
Потужність насоса СОЖ, кВт 0,09
Маса, кг 3000
Довжина в упаковці, см 317
Висота в упаковці, см 198
Маса в упаковці, кг 3550
Об'єм бака СОЖ, л 15
Довжина, мм 2980
Ширина, мм 1280
Висота, мм 1410
Ширина в упаковці, см 145



КОМПЛЕКТАЦІЯ

  • 3-х кулачковий патрон Ø250 мм із прямими/зворотними кулачками
  • 4-х кулачкова планшайба Ø320 мм
  • Планшайба Ø400 мм
  • 4-х позиційний різцетримач з фіксатором
  • Упорний центр МК-5, що обертається
  • Упорний центр МК-5, що не обертається
  • Перехідна втулка МК-7/МК-5
  • Рухливий і нерухомий люнети
  • Прискорене переміщення поздовжнього супорта
  • Прискорене переміщення поперечного супорта
  • Піддон для збору стружки
  • Задня захисна стінка
  • Захисний екран патрона з кінцевим вимикачем
  • Захист різцетримача
  • Захист ходового гвинта
  • Гальмо шпинделя з кінцевим вимикачем
  • ПЦІ(пристрій цифрової індикації) по 3 осях, ціна поділу 0,005 мм, похибка ± 1 знак
  • Система підведення СОЖ
  • Галогенна лампа місцевого освітлення
  • Ключ для 3-х кулачкового патрона
  • Ключ різцетримача
  • Вал управління з регульованими кулачками (відключення поздовжньої подачі)
  • Кінцевий упор поздовжнього переміщення
  • Скринька з інструментом
  • Посібник з експлуатації
  • Комплект віброопор
  • Рукоятка включення шпинделя на передній бабці (пряме та зворотне обертання)
  • Перша бабка з фрикційною муфтою
  • Діапазон частот обертання шпинделя від 9 до 1600 об/хв, 24 швидкості в кожному напрямку
  • Коробка подач дозволяє нарізати різьблення без заміни шестерень
  • Зручне керування поздовжньою та поперечною подачею за допомогою хрестового джойстика з кнопкою прискореного переміщення
  • Ексклюзивний протокол приймання JET із сертифікованими допусками за DIN 8606 (німецький аналог ГОСТ 18097, клас точності «Н»).
  • Масивна станина верстата із сірого чавуну
  • Гартовані та відшліфовані напрямні станини
  • Механізм приводу шпинделя постійно працює у масляній ванні
  • Наявність знімного містка (ГАП) для збільшення діапазону оброблюваних деталей
  • Гартовані та відшліфовані шестерні в передній бабці та в коробці передач
  • Регулювання зазорів направляючих за допомогою клинових планок
  • Централізована система подачі мастила поздовжнього супорта
  • Регульована в поперечному напрямку задня бабка для обточування конусів
  • Відключення поздовжньої подачі супорта в заданій точці: вал керування на 6 позицій
  • Повноцінний сучасний аналог 16К20, 16К25 та 16Д20
  • Гарантія 2 роки

Верстат  JET GH-2060 ZH DRO RFS призначений  для високоточного токарного обточування заготівль з різних сортів сталі, сплавів та кольорових металів. Діаметр заготівлі при обточуванні над станиною становить 500 мм, зі знятим містком gap – 720 мм (при обмеженні довжиною до 240 мм), діаметр обробки над супортом – 310 мм. Відстань між центрами складає 1525 мм. GH-2060 ZH DRO RFS випускається у суворій відповідності до протоколу DIN 8606, що гарантує дотримання всіх норм і допускаючи на всіх етапах складання, а також дає право гарантійного обслуговування на територіях країн-учасниць Митного союзу. Верстат встановлений на масивну станину з високоякісного чавуну, її напрямні готуються до тривалої експлуатації за фірмовою технологією виробника.

Передня бабка верстата комплектується електромеханічною муфтою, механізм плавного пуску захищає двигун від пікових стартових навантажень. Привід шпинделя даної моделі постійно знаходиться в масляній ванні, що дозволяє вирішити проблему його змащення, охолодження та знизити рівень шуму. Такий підхід застосований і до шестерень передньої бабки та коробки подач. На верстаті можна обробляти заготівлі на швидкостях від 9 до 1600 об/хв, режим 9 об/хв використовується для нарізування різьблення плашкою. GH-2060ZH DRO RFS оснащений зручним керуванням поздовжньою та поперечною подачею за допомогою джойстика, передбачена можливість прискореного переміщення супорта. Для полегшення зміни режимів роботи передбачено поштовховий (імпульсний) запуск двигуна. Коробка подач верстата має 80 встановлених режимів, що дозволяє з високою точністю нарізати метричні, дюймові, питчі та модульні різьби, при цьому биття на шпинделі не перевищує 9 мікрон.

Характеристики
Основні
СтанНовий
ВиробникJET
Країна виробникСША
